性能與特點:
三缸液壓折彎?rùn)C(jī)具有快進、工進和快速返回的功能。是不銹鋼加工、高強板加工及防盜門生產的理想專用設備。
中間油缸壓力配有專門調節機構。可根據加工要求,調整工作壓力,以達到完美的加工質量。
可根據加工要求,調整工作壓力,以達到完美的加工質量。
工作原理:
快速接近和快速返回,當工作時液壓油進入進入三個油缸,同時對工件地行加壓從而保證加壓平衡。
三個油缸工作時,糾正普通折彎?rùn)C(jī),中央部位折扁問題。

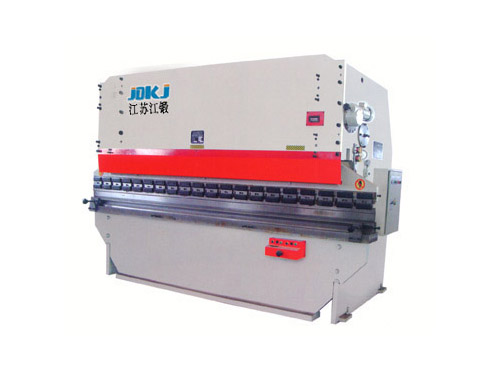

WC67K數控三缸液壓板料折彎?rùn)C(jī)性能特點:
|
1、采用瑞士Cybelec和荷蘭DELEM DNC系統。
2、2個數控軸X控制后擋料分辨率0.1mm:y軸數控滑塊運行。分辨率0.01mm。
3、高分辨率9英寸圖象顯示, (DNC50液晶顯示,DNC90CRTl4”彩色三維顯示):
4、工作編輯簡單,只需輸入待折板料的特性,模具參數及工作尺寸即自動編出最佳的折彎順序。自動檢測和診斷。
5、插入式存儲卡為32K字節(336個順序)。
|
三、WC67K數控三缸液壓板料折彎?rùn)C(jī)技術參數:
|
型號
|
公稱壓力
|
工作臺長度
|
立距間距
|
喉口深度
|
滑塊行程
|
最大開啟高度
|
主電機功率
|
機器重量
|
外形尺寸
L×W×H(mm)
|
40t/2200
|
400
|
2200
|
1600
|
220
|
100
|
320
|
5.5
|
2400
|
2200×1200×1910
|
40t/2500
|
400
|
2500
|
1900
|
220
|
100
|
320
|
5.5
|
2800
|
2500×1200×1910
|
50t/2500
|
500
|
2500
|
1900
|
250
|
120
|
320
|
5.5
|
3400
|
2500×1210×2000
|
63t/2500
|
630
|
2500
|
1900
|
250
|
120
|
320
|
5.5
|
4000
|
2500×1600×2210
|
63t/3200
|
630
|
3200
|
2600
|
250
|
120
|
360
|
5.5
|
4500
|
3200×1600×2210
|
80t/3200
|
800
|
3200
|
2600
|
320
|
120
|
380
|
7.5
|
5020
|
3200×1700×2300
|
80t/4000
|
800
|
4000
|
3100
|
320
|
120
|
380
|
7.5
|
6000
|
4000×1700×2400
|
100t/2500
|
1000
|
2500
|
1900
|
320
|
120
|
380
|
7.5
|
6300
|
2500×1700×2400
|
100t/3200
|
1000
|
3200
|
2600
|
320
|
120
|
380
|
7.5
|
6600
|
3200×1700×2500
|
100t/4000
|
1000
|
4000
|
3100
|
3200
|
120
|
380
|
7.5
|
7100
|
4000×1700×2500
|
125t/3200
|
1250
|
3200
|
2600
|
320
|
120
|
400
|
11
|
7300
|
3200×1850×2500
|
125t/4000
|
1250
|
4000
|
3100
|
320
|
120
|
400
|
11
|
7800
|
4000×1850×2500
|
160t/3200
|
1600
|
3200
|
2600
|
320
|
200
|
450
|
11
|
11000
|
3200×1900×2700
|
160t/4000
|
1600
|
4000
|
3100
|
320
|
200
|
450
|
11
|
12000
|
4000×1900×2700
|
160t/5000
|
1600
|
5000
|
4000
|
320
|
200
|
450
|
11
|
16500
|
5000×1900×3100
|
160t/6000
|
1600
|
6000
|
4940
|
320
|
200
|
495
|
11
|
19000
|
6300×1900×2600
|
200t/3200
|
2000
|
3200
|
2600
|
3200
|
200
|
450
|
15
|
12200
|
3200×1950×2800
|
200t/4000
|
2000
|
4000
|
3100
|
320
|
200
|
450
|
15
|
13500
|
4000×1950×3000
|
200t/5000
|
2000
|
5000
|
4000
|
320
|
200
|
450
|
15
|
16500
|
5000×1950×3000
|
200t/6000
|
2000
|
6000
|
5000
|
320
|
200
|
450
|
15
|
20000
|
8000×1950×3300
|
250t/3200
|
2500
|
3200
|
2500
|
400
|
250
|
495
|
18.5
|
20000
|
3250×2000×3200
|
250t/4000
|
2500
|
4000
|
3100
|
400
|
250
|
550
|
18.5
|
21000
|
4000×2000×3400
|
250t/5000
|
2500
|
5000
|
4000
|
400
|
250
|
550
|
18.5
|
25000
|
5000×2000×3410
|
250t/6000
|
2500
|
6000
|
5000
|
400
|
250
|
550
|
18.5
|
29000
|
6000×2000×3100
|
300t/4000
|
3000
|
4000
|
3100
|
400
|
250
|
550
|
18.5
|
24000
|
4000×2000×3450
|
300t/5000
|
3000
|
5000
|
4000
|
400
|
250
|
550
|
18.5
|
28000
|
5000×2000×3550
|
300t/6000
|
3000
|
6000
|
5000
|
400
|
250
|
550
|
18.5
|
30000
|
6000×2000×3550
|
400t/4000
|
4000
|
4000
|
3100
|
400
|
250
|
550
|
22
|
30000
|
4000×2180×3800
|
400t/5000
|
4000
|
5000
|
4000
|
400
|
250
|
550
|
22
|
32500
|
5000×2180×3800
|
400t/6000
|
4000
|
6000
|
5000
|
400
|
250
|
550
|
22
|
37000
|
6000×2180×4200
|
500t/5000
|
5000
|
5000
|
4000
|
400
|
250
|
495
|
22
|
40000
|
5050×4700×2900
|
500t/6000
|
5000
|
6000
|
5000
|
400
|
320
|
520
|
22
|
4500
|
6050×4700×2900
|
|
|
